Общ преглед на продукта

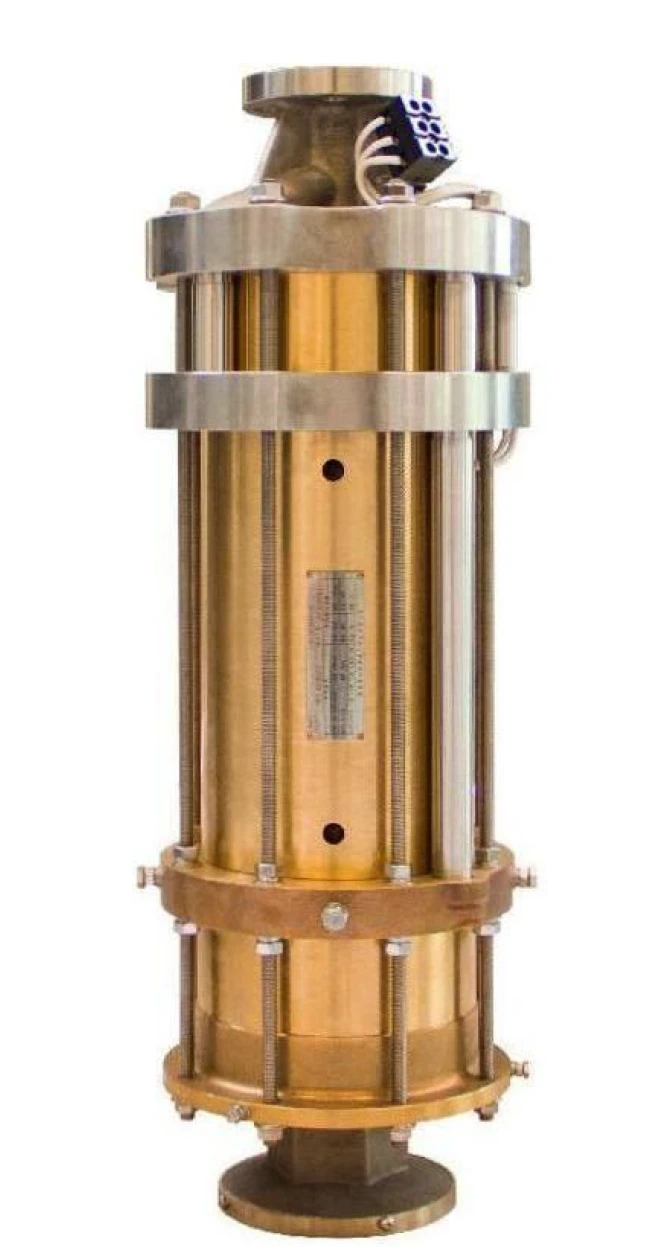

Криогенна потопяема центробежна помпа – потопен тип е вертикална, напълно потопена центробежна помпа, предназначена за пренос и херметизиране на LNG. Помпата и моторът работят потопени в криогенна течност за непрекъснато охлаждане, стабилна работа и ефективно боравене с течности при ниски-температури в системи за гориво и съхранение на LNG.

Технически спецификации

Модел	LYQD 50-150×3	LYQD 50-150×4
Тип структура	Потопяема центробежна помпа; 3 степени на помпата	Потопяема центробежна помпа ; 4 степени на помпата
Тип инсталация	Вертикален монтаж, напълно потопен в резервоара на помпата	Вертикален монтаж, напълно потопен в резервоара на помпата
Среден	LNG (втечнен природен газ)	LNG (втечнен природен газ)
Работна температура	-162 градуса	-162 градуса
Проектна температура	-196 градуса	-196 градуса
Проектен дебит	250 л/мин	250 л/мин
Диапазон на дебита	80-400 л/мин	80-420 л/мин
Ръководител на дизайна	300 m	460 m
Максимална глава	335 m	506 m
Диапазон на скоростта	1560-5640 об/мин	1500-6000 об/мин
Необходима нетна положителна смукателна височина, NPSHr	0.9-2.7 m	0.7-3 m
Входящо налягане	0,2-0,8 Mpa	0,2-0,8 Mpa
Изходящо налягане	1,4-2,0 Mpa	1,8-2,4 Mpa
Номинална мощност на двигателя	15 kW	22 kW
Номинално напрежение на двигателя	380 V	380 V
Номинален ток на двигателя	30 A	50 A
Номинална честота на двигателя	99 Hz	99 Hz
Номинална скорост на двигателя	5640 об./мин	5640 об./мин
Изискване за контрол	Оборудван с 1 честотен преобразувател	Оборудван с 1 честотен преобразувател

Системна конфигурация

01/

Хидравлична секция на помпата– Много{0}}степенните центробежни работни колела генерират необходимия дебит и изходно налягане.

02/

Потопен двигател с променлива честота– Задвижва помпата, докато работи напълно потопена в криогенна течност за непрекъснато охлаждане.

03/

Вертикална помпена колона– Поддържа помпения възел и осигурява стабилен вертикален монтаж.

04/

Само{0}}балансиращ се ротор– Автоматично балансира радиалните и аксиалните сили, за да намали износването на лагерите.

05/

Честотен преобразувател (VFD)– Контролира скоростта на двигателя за регулируем поток и налягане.

06/

Възел на изпускателния отвор– Доставя безопасно втечнен природен газ към тръбопроводи надолу по веригата или разпределително оборудване.

07/

Захранващи и инструментални кабели– Осигуряване на електрическо захранване и предаване на работни сигнали.

08/

Монтажен фланец и поддържаща конструкция– Закрепете помпата вътре в криогенния резервоар или съд за съхранение.

Технически предимства

Напълно потопената помпа и мотор осигуряват непрекъснато криогенно охлаждане, подобрявайки надеждността на работа и експлоатационния живот на мотора.
Дизайнът на вертикалната инсталация подобрява стабилността при работа, като същевременно намалява вибрациите по време на непрекъсната работа.
Само-балансиращата се хидравлична структура минимизира радиалните и аксиалните натоварвания, като удължава живота на лагера.

Съвместимостта на задвижването с променлива честота позволява гъвкаво регулиране на потока и налягането, като същевременно намалява консумацията на енергия.
Много{0}}степенният центробежен дизайн осигурява високо налягане на изпускане, без да е необходимо допълнително усилвателно оборудване.
Ниската производителност на NPSHr помага за намаляване на риска от кавитация и подобрява стабилността на засмукване при криогенни условия.

Типични приложения

Станции за зареждане с LNG

Осигурява стабилно налягане при пренос на втечнен природен газ за системи за зареждане на превозни средства.

Съоръжения за съхранение на LNG

Прехвърля LNG между резервоари за съхранение и технологично оборудване.

LNG Peak-заводи за бръснене

Поддържа циркулация на криогенна течност по време на съхранение и разпространение.

Малкомащабни-терминали за LNG

Управлява операции по разтоварване, прехвърляне и товарене на LNG.

Системи за криогенни процеси

Осигурява надежден пренос на течности за индустриални криогенни приложения.

LNG сателитни станции

Изпомпва втечнен природен газ от съдове за съхранение към тръбопроводи надолу по веригата.

Опции за инженеринг и персонализиране

Елемент за персонализиране	Налични опции
Капацитет на помпата	Персонализирано според изискванията на потока на проекта
Глава на помпата	Много{0}}стъпална конфигурация за различни изходни налягания
Мощност на двигателя	Избира се според условията на работа
Напрежение	380V, 400V, 415V, 440V, 460V, 480V или персонализирани
Честота	50Hz / 60Hz
Задвижване с променлива честота	Интегриран VFD или марка-посочена от клиента
Етапи на помпата	Персонализиран брой етапи
Навлажнени материали	Неръждаема стомана или други криогенни-материали
Дизайн на печат	Според изискванията на проекта
Защита от експлозия	Налични са съвместими с ATEX / IECEx конфигурации
Инструментариум	Опции за наблюдение на налягането, температурата, вибрациите и нивото
Система за контрол	Локален контролен шкаф, PLC управление или дистанционно наблюдение
Комуникационен протокол	Modbus, Profibus, Profinet, Ethernet/IP и др.
Дължина на кабела	Персонализирани според дълбочината на монтаж
Стандартен фланец	ANSI, ASME, DIN, EN, JIS или GB
Повърхностна обработка	Персонализирано покритие за външни не{0}}криогенни части
Език на документацията	Английски или език,-посочен от клиента

Контрол на качеството

Проверка на химичния състав на суровината

Проверка на проследимостта на материала

Проверка на размерите на прецизна обработка

Тест за динамично балансиране на работното колело

Проверка на концентричността на ротора

Тест за съпротивление на изолацията на двигателя

Тест за издръжливост на електрическо напрежение (Hi-Pot).

Тест за хидростатично налягане

Тест на хидравличната производителност на помпата (дебит, напор и ефективност)

Тест за работа с променлива честота

Функционална проверка при-ниска температура

Окончателна проверка на завода и преглед на документацията

Съответствие и индустриални стандарти

ATEX 2014/34/ЕС

Сертификация за оборудване, използвано в потенциално експлозивни атмосфери.

IECEx

Международно сертифициране за взрив{0}}защитено електрическо оборудване.

CCS (Китайско общество за класификация)

Сертифициране за приложения на морско и офшорно оборудване.

ISO 9001:2015

Система за управление на качеството на контролирани производствени процеси.

ЧЗВ

В: Каква информация е необходима за избор на модел?

О: Типичните данни включват температура на LNG, изискван дебит, изходно налягане, дълбочина на монтаж, входно налягане, захранване и местоположение на проекта.

В: Предоставяте ли техническа поддръжка за системна интеграция?

A: Да. Ние предоставяме избор на помпа, техническа документация, ръководство за инсталиране, поддръжка при пускане в експлоатация и препоръки за работа.

В: Как се пакетира помпата за износ?

О: Помпата е защитена с-материали против влага и опакована в-дървени кутии без фумигация, подходящи за международен морски или въздушен транспорт.

В: Какви условия на плащане приемате?

A: Нашите стандартни условия са 30% T/T депозит и 70% баланс преди изпращане. Други методи на плащане могат да бъдат обсъдени за дългосрочно-сътрудничество.

Въпрос: Кои документи за износ можете да предоставите?

О: Можем да предоставим търговска фактура, опаковъчен лист, товарителница, сертификат за произход, доклад за проверка на качеството, сертификати ATEX/IECEx/CCS (където е приложимо) и други документи, необходими за митническо освобождаване.
